Info / Technik / QRG
Hier findest du alle technischen Details, Frequenzen und Hardware-Spezifikationen rund um das Relais DB0NPR.
🔋 Notstrom- & Krisenkonzept
Das gesamte System ist für den Ernstfall gerüstet: Bei einem Stromausfall ist das Relais auf eine 100 Ah LiFePO4-Batterie umschaltbar.
-
Betriebsdauer: ca. 60 Stunden autarker Funkbetrieb (je nach Auslastung).
-
Nachhaltigkeit: Eine solare Nachladung vor Ort ist vorbereitet und möglich.
📡 70cm MMDVM-Multimode Relais
Das Herzstück für FM, DMR, D-STAR und C4FM. Das verbaute MMI (MultiModeInterface) erkennt automatisch, ob ein digitales oder analoges Signal anliegt, und leitet es nahtlos an den MMDVM- (digital) oder SVXLINK-Zweig (analog) weiter.
Standort & Betriebsdaten
-
Standort: Breitscheid / Westerwald (Bärenkopf – Naturpark Rhein-Westerwald)
-
Koordinaten: 50° 33′ 51″ N / 07° 27′ 16″ O (Hinweis: Koordinaten korrigiert auf Basis des Bärenkopfs)
-
Locator: JO30RN | Höhe: 348 m ü. NN
-
Inbetriebnahme: 29.04.2024
-
Verantwortlich: Joachim (DG8JT) – Betreiber, Zuteilungsinhaber & Sysop
Frequenzen & Technik
| Parameter | Wert / Spezifikation |
| Ausgabe (TX) | 439,2125 MHz (CTCSS 103,5 Hz) |
| Eingabe (RX) | 431,6125 MHz (CTCSS 103,5 Hz) |
| Ablage / Kanal | -7,6 MHz / RU737 |
| Bandbreite / Modulation | 12,5 kHz / FM & Digital |
| Strahlungsleistung | 15 Watt (EIRP) |
| Antennenanlage | Groundplane V-2000 (10 m über Grund) |

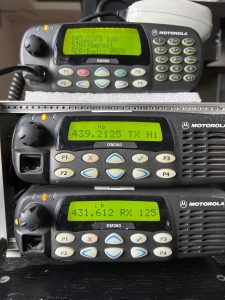

| Transceiver | 2x Motorola GM-360 (Sender & Empfänger) |
| Duplex-Weiche | Procom DPF 70/6 |
| Hardware / DV-Modem | Raspberry Pi 3B+ mit MMI-Platine & STM32-DVM auf Arduino DUE |
| Software | Linux + SVXLINK + MMDVMHost + ircddbgateway (G4KLX) |
🎙️ 2 Meter EchoLink & FM-Zugang
Dieser Zugang ist direkt an das FM-Funknetz angebunden.
| Parameter | Wert / Spezifikation |
| Frequenz (Simplex) | 145,2375 MHz (CTCSS 103,5 Hz) |
| Modulation / Bandbreite | FM / 12,5 kHz |
| Strahlungsleistung | 10 Watt |
| Antennenanlage | Procom CXL 2-1/Lw |
| Hardware | Raspberry Pi 4 mit Elenata-Platine |
| Transceiver | Motorola GM380 |
🌤️ DTMF-Steuerung: Wetterdaten auf Abruf (Neu seit Mai 2026)
Du kannst aktuelle Wetterdaten und amtliche Unwetterwarnungen direkt per DTMF-Befehl über das Relais abfragen. Ein Hintergrund-Skript holt die Daten live aus dem Internet, wandelt sie per Text-to-Speech in Sprache um und strahlt sie aus.
💡 Bedienung: Sende einfach während des geöffneten Relais eine der folgenden DTMF-Sequenzen:
-
40#– Aktuelles Wetter: Kurzbericht für den Landkreis Neuwied. -
41#– Unwetterwarnung AK: Aktuelle Warnungen des DWD für den Kreis Altenkirchen (falls keine Warnung vorliegt, erfolgt keine Ansage). -
42#– Unwetterwarnung NR: Aktuelle Warnungen des DWD für den Kreis Neuwied (falls keine Warnung vorliegt, erfolgt keine Ansage). -
43#– 3-Stunden-Trend: Wettervorhersage für die kommenden 3 Stunden im Kreis Neuwied.
Hallo allerseits, ich kriege das Relais weder via FM, DMR noch C4FM auf; ist es derzeit ausgeschaltet?
Gruß, Norbert – DB6WN – JO30TK
Hallo Norbert,
das Relais ist in Funktion und sollte eigentlich erreichbar sein, probier erstmal auf 2m 145.2375 Mhz…da sollte es eigentlich nach Koblenz klappen.
Ein Standortwechel ist in Planung – mehr in Richtung Neuwieder becken –
73 Joachim DG8JT
…nee, klappt net! Auf 70 cm DMR kein Echo; QTH hoch über Bendorf mit Blick „auf die Antenne“ bei DB0NPR… soweit nach Daten alles konfiguriert auf meinem AT 878… Köppel und andere DMR-Repeater (z.B. DO0PZ) in Nickenich klappen wie gewohnt. Subtone im Analog-Betrieb gesetzt, ebenso kein Echo… was mache ich falsch??? An der HF-Strecke kann es nicht liegen…
Gruß, N.
Hi Norbert, wir können die Tage ja mal auf direkt testen 2 oder 70cm – dann sehen wir woran es liegt… also habe imer die 145.2375 Mhz mitlaufen in FM und in DMR die TG2625.
Gruß
Joachim
…ah, ok; ich sehe das QTH bei der Brandmeister MAP ist wohl nicht up to date, weil es da am Ortsrand von Neuwied (Heddesdorf) positioniert ist; dem Loc zufolge ist es wohl weiter im Westerwald Rtg. Rengsdorg und weiter…
…ja ok, ich bin stets auf DB0ZK 70 / 2m qrv; es liegt wohl an dem Höhenzug des Naturparks, schattet mein QTH in Bendorf augenscheinlich recht ordentlich ab… Gruß, N.
Das Relais ist im unteren Westerwald sehr gut zu empfangen.
73 DO9PV
Hallo Ralf,
danke für den Rapport und es freut mich! Wir hören uns …
73 Joachim DG8JT
Prima Relais , leider kann ich es in Düsseldorf nicht empfangen hi .
Gruß Jost , DG3EAZ
Hi Jost, liegt nur an der Antenne …HI:-)
73 Joachim
